Belajar menjadi Teknisi PS3

   Menggunakn Mesin BGA rework untuk Rebaling PS3 masih menjadi misteri bagi teknisi di Indonesia, Tidak sedikit yang menjadi frustrasi dalam menggunakannya, bahkan menjual kembali mesin yang dibelinya,
Kenapa???.

Hal Ini Terjadi karena kita para teknisi Indonesia sekarang ini masih dikalangan ekonomi menengah Bawah, bahkan tidak sedikit pada status ekonomi Bawah, Yang berjuang untuk memperbaiki status sosial itu.

Sangat Berbeda Dengan Teknisi Era tahun 1995 Kebawah, yang mana ekonomi mereka jauh lebih baik dari pada Tahun setelahnya, dulu mereka lebih dihargai dari pada sekarang, Pada tahun Tahun Sebelum Krisis moneter, Teknisi Elektronik masih sangat dibutuhkan, para konsumen lebih memilih Memperbaiki ketimbang beli baru, sebab sangat beda jauh dalam segi keuangan, Harga produk elektronik masih sangat mahal, sehingga Teknisi dapat mengahasilkan minimal Rp150.000 untuk perbaikan TV, Padahal Harga dolar hanya Berkisar Rp2.500 saja, coba dibandingkan sekarang, dengan asumsi Dolar Rp 10.000, mestinya teknisi menghasilkan Rp600.000 per TV, Nah bagaimana jika Dolar hari ini yang berkisar Rp 14.000..Tapi pada kenyataannya Biaya service Bukannya meningkat, tapi malahan turun tajam, untuk Mendapatkan Rp100.000 Saja sudah sangat sulit, belum lagi ulah Teknisi Karbitan, Yang hanya mendapatkan ilmu dari melihat dan dari pengalaman orang lain saja, mereka malah membandrol Biaya Rp 50 ribu. Sedangkan Tukang batu saja dapat penghasilan Rp150.000 lebih sehari.

Era ini telah berubah seiring dengan teknologi yang lebih canggih dan perkembangan yang pesat, Hal ini sangat menghambat laju para teknisi Karbitan tersebut, sehingga mereka tidak dapat lagi mengikuti perkembangan teknologi hanya dengan melihat saja, Tapi harus belajar dan belajar tanpa henti, praktek menjadi nomor 2, teori menjadi hal yang sangat harus dikuasai, Tentu mereka tidak dapat sebab gak memiliki dasar sebelumnya, Gimana kita mau Update sesuatu software, jika belum ada instalasi software itu sebelumnya, gimana meningkatkan sebuah bangunan yang tidak memilki dasar kuat.... tentu sangat mustahil...

Itu sedikit gambaran dari teknisi Indonesia Pada umumnya saat ini, dan apakah kita para teknisi akan mengulang hal yang sama untuk masa mendatang???.

Untuk perkembangan elektronik saat ini, Hanya teknisi yang tertentu yang dapat mengikuti perkembangannya, yaitu mereka yang mau belajar dan berkorban, dengan penuh tekat dan semangat pantang mundur, Hal ini membutuhkan banyak Energy dan Biaya yang tidak sedikit, tidak memberi peluang besar untuk teknisi Karbitan. Untuk Belajar Perbaikan Laptop Tingkat lanjut, yaitu teknisi yang sudah memiliki dasar elektronik dibandrol Dengan Harga Rp20 jt s/d Rp50jt....
Nah bila teknisi ini sudah mahir, apakah mereka akan mau dibayar Rp50 rb s/d Rp100rb ?????...

Begitu juga untuk Kursus teknisi PS3, Untuk Hanya Kursus menggunakan Bga Rework saja dibandrol dengan Harga 5jt hingga 15jt, dengan Waktu belajar Hanya hitungan jam saja, Belum Lagi Biaya yang harus keluar untuk membeli mesin bga, alat Pendukung dan bahan kerja. Belum lagi juga Biaya untuk belajar perbaikan tingkat mahir. waaaaaaaaw capek deh......... Dan tentu Kita dapat membayangkan berapa ongkos kerja orang yang mahir itu, tentu hanya dalam hitungan beberapa bulan saja sudah mendapatkan penghasilan yang lumayan, mereka tidak akan mau dibayar murah, baik untuk perbaikan dan untuk Ilmu yang didapat dengan susah payah dan biaya yang tinggi (ukuran saku teknisi). Minimal mereka akan membandrol Rp500rb lebih ( 40 usd saja ),,, memang sedikit lebih sepadan dibandingkan perjuangannya, walaupun sangat belum maksimal.
Ebook bga rework lihat disini

Kenapa Mahal untuk kursus??????

   1. Agar dapat menyaring peserta kursus, sehingga hanya yang punya tekat bulat saja yang dapat mengikuti pelatihan / kursus, sehingga Ilmu yang diberikan tidak sia sia.

   2. Agar teknisi sadar bahwa Ilmu itu berharga, dan tidak diobral kemana mana, seperti teknisi Hp, siapa saja yang mau dapat belajar dengan murah, bahkan Gratis, akhirnya teknisi Hp menjamur, bahkan kebanyakan teknisi TV balik Arah ke perbaikan Hp, Bagaimana sekarang??, mereka rontok satu per satu, hanya yang betul betul mahir yang masih bertahan.sehingga mereka selalu Update dan berkembang seiring perkembangan teknologi dan pasar.

   3. Agar Teknisi tetap Profesional dan menjaga biaya service para terdahulunya, hingga tidak membanting harga, lalu teknisi PS3 dan laptop bersaing murah, hingga teknisi Laptop dan PS3 menjadi MURAHAN.,,,,,,,,,,
Padahal sebutan murahan identik dengan kualitas rendah.

   4. Agar Teknisi menjadi Lebih menjaga ilmu yang didapat, sehingga tidak menjadi kosumsi umum, dan dibicarakan ke sembarang orang.
Hal inilah yang mencetus turunya status sosial teknisi, yang disebabkan hadirnya teknisi yang tidak ikut berjuang dan berusaha keras, tapi mereka dapat menusuk dari belakang, apalah artinya Ilmu bagi mereka, cuma dengan mendengar dan melihat saja, tentu 50rb pun sudah sangat tinggi bagi mereka, sambil cengngesan dan bangga, Tanda tanda mereke sangat mudah dikenal, mereka lebih banyak bicara ketimbang bekerja, mereka seperti memberi sugesti kpd user, sedangkan kualitas kerja mereka sangat tidak standar dan coba coba, pada Akhirnya teknisi yang terlatih menjadi terpengaruh, bahkan turun pamor dan dikatakan MAHAL.

Tapi sebagaimana ketika belajar, Teknisi sudah disaring, Akhirnya Konsumenpun akan mereka saring.
Hanya yang sungguh sungguh memperbaiki yang mereka kerjakan, yang ingin memperbaiki barang saja, bukan yang ingin menabung

Konsumen yang seperti itu memang tidak banyak, tapi setia dan memiliki teman teman yang setara mereka, dan juga memiliki barang yang bernutu tinggi dan berharga, sehingga mereka tidak memandang biaya service yang tidak bersfat rutin, waktu dan kualitas lebih berharga ketimbang sekedar biaya service.

Merekapun dapat dikenal dengan mudah, uang bukan pertanyaan awal mereka, paling paling waktu yang mereka pertanyakan.
Ini bertolak belakang dengan mereke yang mencari biaya murah, hal pertama yang dirisaukan adalah tentang Biaya, Mereka seperti tidak berharap barang itu dapat diperbaiki, dan selalu banyak celoteh dan curiga


  Itu dulu ya,,,, ntar disambung......InsyaAllah

Modifikasi bga rework Honton bga rework, Chinafix bga rework

Bga rework station Adalah Alat solder BGA chip, Terdapat banyak type dan model dipasaran, Dari jenis Pemanasan Lampu, Infrared Ceramic, dan Hot Air.
 Dari jenis tersebut Dibuat oleh berbagai macam industri, mulai dari Industri besar sampai dengan industri rumahan / home Industri.

Dari jenis pemanasan diatas, Mesin Bga rework juga memiliki banyak spesifikasi pendukung, yang berbasis microcontroller untuk pengoperasiannya, dari yang manual, tuchscreen, semi automatc dan automatic.
Dan juga terdapat perbedaan zona pemanasan, ada yang 2 zona, terdiri dari Top(atas) dan bottom(bawah), ini terdapat umumnya pada bga rework Sytem IR heater seperti, LY6000, Ly9000, Jovy Re7500, 8500 dan Jetronic Eco,dll.

Ada pula 3 zona pemanasn, terdiri dari Top, Bottom dan preheat. yang pada umumnya mennggunakan system hotair untuk Top dan Bottom, ini terdapat pada, seperti Honton, Ly, Ir, Chinafix, Zhuomao,dll.

Bga rework yang beredar dipasar Indonesia, pada umumnya produksi home Industri china, Mereka membuat mesin yang sangat sederhana sampai teknologi tuch screen control, sebut saja merk Honton, Chinafix, Ly, Ir, dll.
Dengan Design yang bagus, dan kokoh, tapi tersembunyi kelemahan yang berakibat fatal.

Yang namanya produksi Home Industri, tentu banyak kekurangan dalam perakitannya, Sangat tidak presisi, dan tidak akurat, sehingga banyak teknisi yang membeli produk tersebut menjadi sangat kesulitan dalam pengoperasian secara maksimal,

oleh karena itu sangatlah penting untuk meanalisa lebih detil produk yang kita beli, yang pasti tanpa modifikasi maksimal, maka Kita akan sangat sering menemukan kegagalan dalam penggunaannya.

Kelemahan dan kelebihan:

Pada dasarnya Bga rework adalah alat pemanas untuk pencairan timah bga, apapun teknology yang diterapkan, tetap untuk tujuan yang sama, mungkin kita tertarik dengan teknology canggih, seperti yang automatic system, yang sebenarnya sangat merepotkan dalam pengoperasiannyan, Padahal tujuannya hanya itu itu saja, yaitu mncairkan bola timah, namun memang dilengkapi dengan segala macam aplikasi mekanik dan visual yang lengkap dan baik.

Kelemahan pada umumnya Bga rework terdapat Pada pemanasan yang tidak rata, Ini sangat jelas terdapat pada system 2 zona heater, sehingga sekarang sudah di upgrade ke 3 zona,

Pada 2 zona heater, seperti IR6000,jovy Re7500,8500,Jetronic Eco,dll yang menggunakan pemanas Infrared ceramic atas dan bawah, sangat jelas mmiliki pemanasan yang tidak merata, kalau kita perhatikan dan selidiki, maka pemanasan pada ceramic tidak terpusat, oleh karena itu banyak teknisi yang memodifikasi ceramic heater itu dengan Elstein Ir ceramic Produksi Jerman,

 tapi tetap dengan kelemahan yang sama, yaitu pemanasan yang tidak merata pada ceramic heater tsb, ini terbukti apabila kita seting dengan suhu sedang, sehingga kita akan melihat ceramic akan menyala merah yang tidak seragam

dan kalau pada suhu maksimal, tentu kita tidak dapat membedakannya, ini berakibat pada pencairan timah yang tidak seragam, sehingga titik lebur tidak terjadi secara keseluruhan pad / titik pada Chip dan membuat kita cendrung menambah waktu atau meningkatkan suhu, tentu ini hal ini juga menambah panas pada sisi yang sudah mencapai titik lebur, nah inilah yang memicu kerusakan IC dan popcorn pada PCB.

Hal yang sama juga terjadi pada system 3 zona, namun tidak separah seperti 2 zona, sebab pemanasan terpusat pada Chip yang dimaksud,
pada 3 zona yang menggunakan Hot air atas dan bawah, serta ditambah IR ceramic untuk preheat, sehingga pemanasan bawah menjadi lebih luas
IR ceramic preheat ini berfungsi untuk menjaga suhu tengah agar tidak banyak diserap oleh permukaan pcb yang tidak terkena hembusan udara top dan bottom, Ini sangat memaksimalkan dalam proses penciran bola timah yang lebih akurat dan cepat.

Namun walaupun Hot air lebih baik dalam penerapan system pemanasan, terdapat kekurangan yang tidak kita sadari, untuk pcb ukuran sedang dan kecil seperti laptop, mungkin tidak akan banyak bermasalah, namun pada pcb ukuran yang besar seperti PS3 maka kita akan sering bermasalah, apalagi bagi pemula.

Setelah saya analisa Produk seperti Honton R392 dll, Hot air yang digunakan sama dengan Hotgun merk BOSCH, dengan memodifikasi system fan, agar tidak berisik seperti aslinya(bosch), elemen pemanas yg digunakanpun sama persis dengan elemen hot gun biasa, namun dengan ukuran kawat lebih banyak dengan diameter kawat lebih kecil agar sesuai dengan suhu yang dibutuhkan saja, tentu dengan daya menjadi lebih ringan, sekitar 800w.

Tapi saya meanalisa lebih mendalam, ternyata rakitan pada elemen hot air sangat tidak sempurna, dan relativ sangat tidak tahan karena menggunakan mika plat untuk penampang koil elemen

sepertinya para produsen tidak terlalu memikirkan hal itu, mika plat itu akan melebar/mekar, sehingga jalur udara akan menyempit, bahkan seiring waktu pemakaian yang lama, mika yang mekar itupun menjadi rontok, sehingga aliran udara menjadi lebih kacau dan tanpa disadari akan terjadi penurunan performa dari waktu kewaktu

bagi yang belum merasakan, tentu memandang sebelah mata dengan tulisan saya ini, dan bagi yang sudah merasakan tentu akan sedikit bingung dengan keadaan ini, seperti saya pada awalnya.

Bukan itu saja, disain yang sangat ceroboh dengan menggunakan Hot air yang mengadopsi 100% dari Hot Gun, sebab Hot gun tidak membutuhkan presisi udara panas, sebab perataan panas dilakukan dengan manual atau digenggaman tangan dan memang tidak diperlukan juga untuk fungsi hot gun tsb, gak ada resiko apapun yang terjadi bila udara panas itu tidak rata pada tiap sisinya, tapi bila ini dipakai untuk BGA rework, maka hal itu berakibat FATAL.

Selain kekurangan diatas, juga terdapat kesalahan pada kertas mika yang kurang, sehingga tidak sampai penuh pada tabungnya, hal ini membuat udara segar juga melewati pinggiran mika tsb. cobalah anda teliti...

Kemudian hal ini seperti disadari cepat oleh Chinafix, LeiKe bga rework sehingga Hot air yang mereka gunakan tidak lagi mengadopsi langsung dari Hotgun, sebagaimana pada produk mereka terdahulu, Chinafix seperti sudah memikirkan atau memang menyadari ketidak rataan udara panas tsb, sehingga mereka mengganti total hotair yang digunakan, dengan produk sendiri,

 bahkan menambahkan sirip pada keluaran udara ( air otlet ) yang dimaksud agar udara panas merata,

 namun, desain sebaik apapun tidak akan sempurna tanpa quality control yang baik pula, disini kelemahan pabrik berskala industri rumahan( home industri), Disain yang bagus dan sempurna namun tidak didukung dengan kontrol yang bagus, sehingga chinafix juga tetap menyisakan kekurangan yang tidak terlihat, dan siap siap akan menerjang penggunanya yang dalam kelengahan, berpuas diri serta bangga.

Dari uraian diatas, saya maksudkan untuk menambah masukan bagi teman teknisi, mungkin bukan hal besar tapi cukup menyusahkan. dan ini juga sedikit masukan untuk yang akan membeli mesin BGA, dan untuk teman yang sudah memiliki namun dengan kegalauan dan kegagalan.

Bagi teman yang ingin membeli mesin BGA, maka yang pasti "tidak ada gading yang tidak retak", kesempurnaan tidak akan kita dapatkan pada produk apapun, apalagi produk dalam kategori murah ( kurang dari 45jt ).

Saya sarankan agar mesin disempurnakan sebelum digunakan.
Bagi yang tidak dapat menyempurnakan mesin bganya, Kami melayani penyempurnaan mesin tsb, sehingga, mesin bga bekerja dengan performa yang maksimal, dengan pemanasan yang merata disetiap titik, ini bukan berarti memperbaiki, sebab memang tidak rusak, hanya belum maksimal

Penyempurnaan untuk Hot air Bga Rework

           Honton R390. R392, meliputi:
1. Perubahan pada system Fan
       Sehingga fan atas dan bawah dapat dimatikan serentak dengan fan pendinginan, secara otomatis dapat hidup ketika proses dimulai.

2. Perubahan pengatur keluaran udara atas.
       Sehingga kecepatan fan atas dapat diatur sampai kecepatan minimal

3. Penggantian Elemen pemanas atas dan bawah
       Sehingga udara yang keluar sempurna udara panas, tanpa ada bercampur dengan udara segar, Elemen heater diganti dengan ceramic, sehingga dapat berumur panjang dengan kualitas pemanasan konstan,
# Elemen ceramic ini tahan suhu lebih dari 1800 derajat celcius, cukup hanya sekali penggantian untuk seumur hidup.
# Elemen ini terdiri dari 18 hole / lubang berdiameter sama, sehingga udara panas yang melalui setiap hole seragam dan murni udara panas, sebab hembusan udara lewat melalui koil elemen disetiap hole, serta jumlah lilitan kawat disetiap hole sama, sehingga tidak ada perbedaan suhu yang keluar disetiap hole tersebut.
# Kawat elemen dapat diganti apabila sudah putus, tampa perlu mengganti secara keseluruhan. Harga elemen untuk ini hanya Rp 100.000 { dapat menghubungi kami untuk itu }

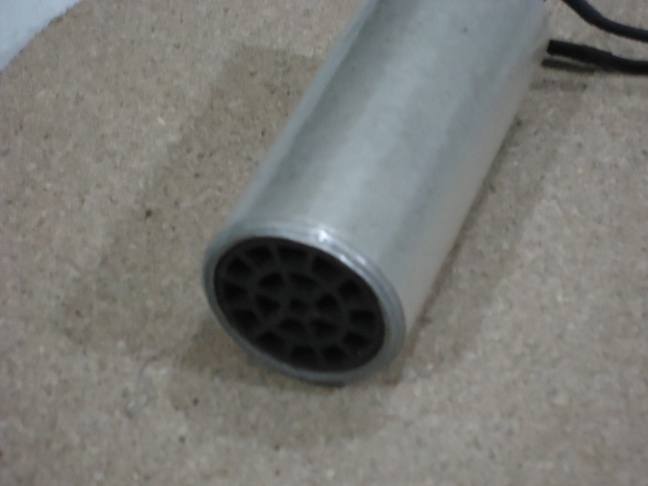

Pada elemen keramik ini, udara panas lewat melalui coil elemen langsung, yang terdiri dari 18 hole / lubang yang berdiameter sama, sehingga udara panas yg keluar menjadi sempurna, berbeda sekali dengan elemen mika yg original, udara panas tidak melewati lilitan kawat, tapi melewati koker elemen, yang terdiri dari 5 kisi, yang tidak akan dapat berukuran luas yang sama, sehingga udara panas yang keluar pada tiap kisi berbeda satu sama lain

Total biaya Rp 2.500.000,- (tidak termasuk ongkir).

Hasil akhir akan diberikan bukti perubahan sebelum dan setelah disempurnakan, sehingga anda dapat melihat kualitas keluaran panas yang pasti.

nb: Bagi yang belum menguasai penggunaan mesin BGAnya, maka setelah disempurnakan, akan cepat dapat menguasai mesin tsb.

Bahan yang dibutuhkan untuk modifikasi hot air atas dan bawah, antara lain:


1. Keramik heater Elemen 800w:, gambarnya kurang lebih seperti ini:

Harga sekitar Rp850.000/pcs, dibutuhkan 2 pcs untuk atas dan bawah ;

2. Kertas mika fleksibel 9cm x 30cm ;

Harga Rp35.000/ lembar, dibutuhkan -/+ 8 lembar sebagai insulasi elemen keramik

3. Sirip keluaran udara hot air / air outlet :

harga kunjungi disini

Cara penggantian sangat mudah;
1, Buka elemen heater original, dari tabungnya, ini....:

hingga seperti ini:

2. Bungkus elemen keramik dengan kertas mika fleksibel sampai ketebalan yang sesuai dengan diameter tabung heater

 kemudian masukkan ke tabung heater yang sudah di buka elemen original tadi.

3. Pasang kembali tabung heater dengan lengkap pada dudukannya.

4. Sambungkan Kabel elemen ke pcb yang ada.

5. Kalau pemasangan sudah sempurna, maka modifikasi sudah selesai.

Bagi yang berminat mengerjakan sendiri, kami menyediakan seluruh bahan yang dibutuhkan seperti keramik elemen dan kertas mika, yang siap pasang.
 Hubungi hp: 0813 6305 1994.

Bagi yang ragu membeli langsung dengan kami, dapat diproses melalui Tokopedia

Chinafix CF-260, CF360 :

1. Perubahan pada system Fan
       Sehingga fan atas dan bawah dapat dimatikan serentak dengan fan pendinginan, secara otomatis dapat hidup ketika proses dimulai.

2. Penyempurnaan Element atas dan Bawah.
       Sehingga udara panas menjadi lebih presisi dan sama rata disetiap sisi.

Biaya Rp 1.250.000.

Kalau mau lebih bagius dalam pengontrolan, dimana chinafix cf360 kebawah, memiliki control terpisah, dan tidak dapat disambung ke komputer, sehingga tidak dapat dilihat grafik peningkatan suhunya.
dengan penambahan Biaya Rp985.000.

untuk cf-360t keatas, sudah menggunakan controller system tuch screen, juga sudah dilengkapi control fan switch.
Jadi CF-360T keatas hanya penyempurnaan Hot air saja
Biaya Hanya Rp750.000.

Untuk Belajar menggunakan mesin BGA Rework untuk PS3 disini
Untuk info silahkan sms/call Di nomor hp 0813 6305 1994
